IALA-Betonnungssystem A
Lateralzeichen
Fahrwasserbegrenzung nach IALA A: Backbord- und Steuerbordtonnen, Abzweigungstonnen, Betonnungsrichtung.
↔️
Lateralzeichen: Fahrwasserbegrenzung
IALA A
Lateralzeichen bezeichnen die Seiten eines Fahrwassers. Maßgebend ist die Betonnungsrichtung: von See kommend in Richtung Hafen bzw. flussaufwärts. In Betonnungsrichtung liegen die roten Zeichen an Backbord (links), die grünen an Steuerbord (rechts). Die Tonnen sind von See her fortlaufend nummeriert, Backbord mit geraden, Steuerbord mit ungeraden Nummern. Lichter der Lateralzeichen haben einen beliebigen Rhythmus außer Fl(2+1), der den Abzweigungstonnen vorbehalten ist.

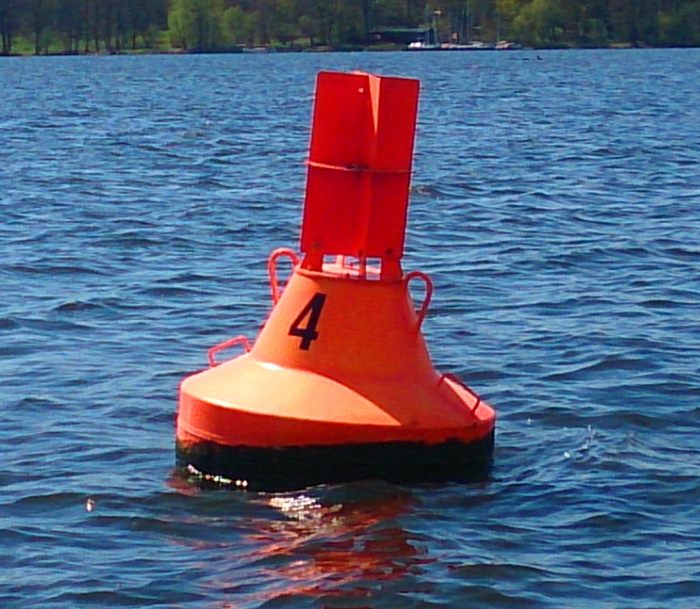

Backbordtonne
Backbordseite des Fahrwassers
Form: Stumpftonne (oben flach)
Farbe: Rot · Toppzeichen: roter Zylinder
Fl.R00,5
01234567 s
Wiederkehr 5 s
oder z. B.
Q.R
01234 s
60 Blitze pro Minute, ohne Gruppe

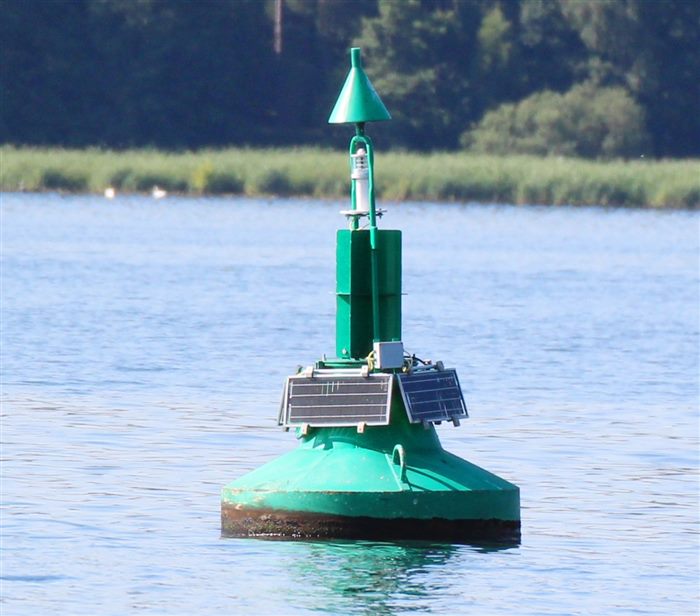

Steuerbordtonne
Steuerbordseite des Fahrwassers
Form: Spitztonne (oben spitz)
Farbe: Grün · Toppzeichen: grüner Kegel, Spitze oben
Fl.G00,5
01234567 s
Wiederkehr 5 s
oder z. B.
Q.G
01234 s
60 Blitze pro Minute, ohne Gruppe
KI-generiert

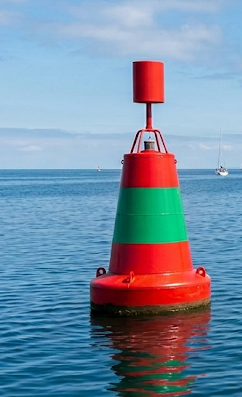

Abzweigungstonne rot/grün/rot
Fahrwasser teilt sich, Hauptfahrwasser an Steuerbord
Form: Stumpftonne
Farbe: rot mit grünem Band
Toppzeichen: roter Zylinder
Fl(2+1).R00,511,533,5
01234567891011121314 s
Wiederkehr 10 s
KI-generiert

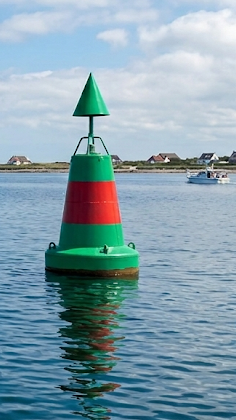

Abzweigungstonne grün/rot/grün
Fahrwasser teilt sich, Hauptfahrwasser an Backbord
Form: Spitztonne
Farbe: grün mit rotem Band
Toppzeichen: grüner Kegel, Spitze oben
Fl(2+1).G00,511,533,5
01234567891011121314 s
Wiederkehr 10 s
💡 Eselsbrücken: Lateralzeichen
In Betonnungsrichtung gilt: Rot links, Grün rechts. Merkhilfe: Portwein ist rot, und „port“ ist das englische Wort für Backbord. Bei den Abzweigungstonnen bestimmt die Grundfarbe (oben und unten), auf welcher Seite die Tonne liegt; das schmale Band zeigt nur die Abzweigung an. Eine rote Abzweigungstonne lässt man also wie eine Backbordtonne an Backbord, das Hauptfahrwasser liegt dann an Steuerbord.
dunkel
Feuer an (Farbe = Lichtfarbe)
Beginn der nächsten Wiederkehr
Zahlen über dem Strahl: Beginn und Ende der Lichtscheine in Sekunden
