IALA-Betonnungssystem A
Kardinalzeichen
Nord, Ost, Süd und West: Farben, Toppzeichen, Lichtkennungen und Merkhilfen.
🧭

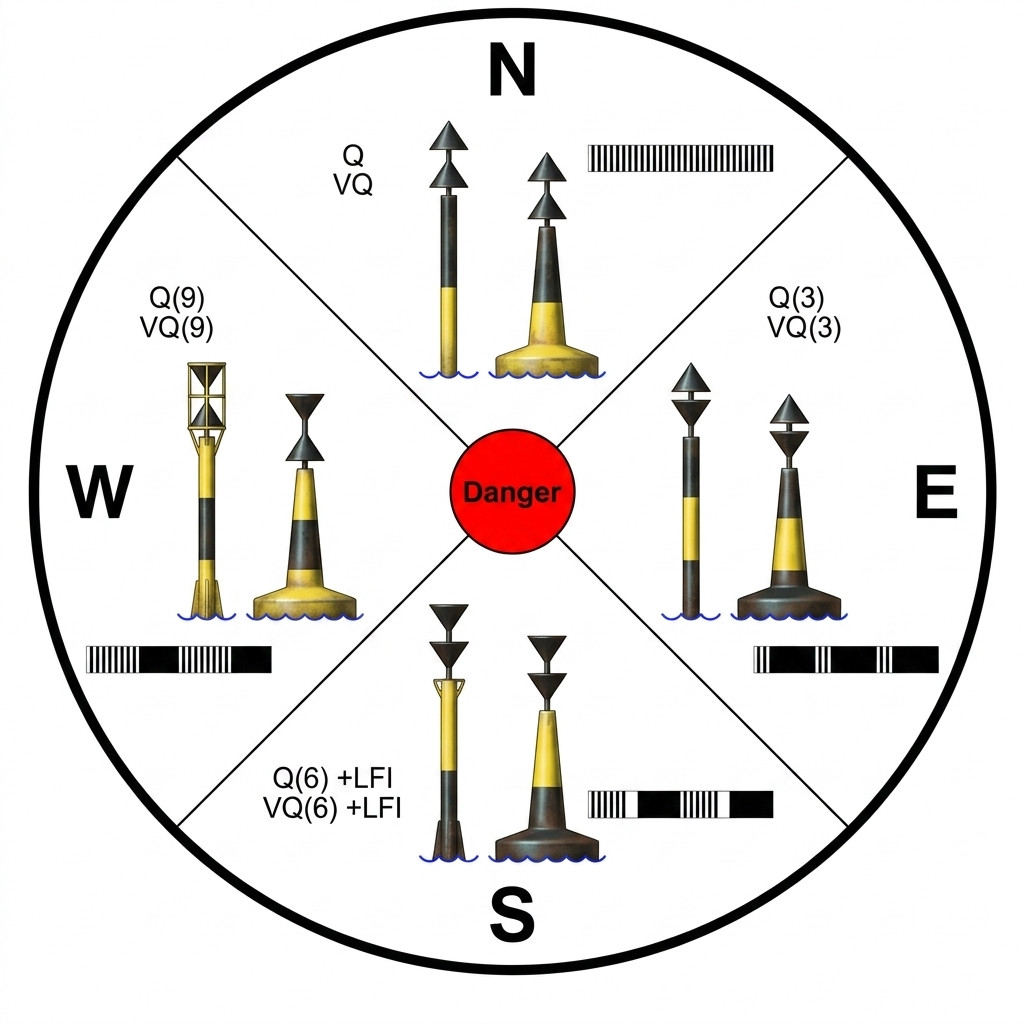

Kardinalzeichen: Himmelsrichtungen
IALA A
Kardinalzeichen zeigen, auf welcher Seite einer Gefahr das fahrbare Wasser liegt, bezogen auf die vier Himmelsrichtungen. Ein Nordkardinalzeichen bedeutet: Das sichere Wasser liegt nördlich des Zeichens, man passiert es also an seiner Nordseite. Die Farben sind immer Schwarz und Gelb, die Toppzeichen bestehen aus zwei schwarzen Kegeln. Form: Spierentonne oder Leuchttonne. Das Licht ist immer weiß und funkelt (Q) oder funkelt schnell (VQ).

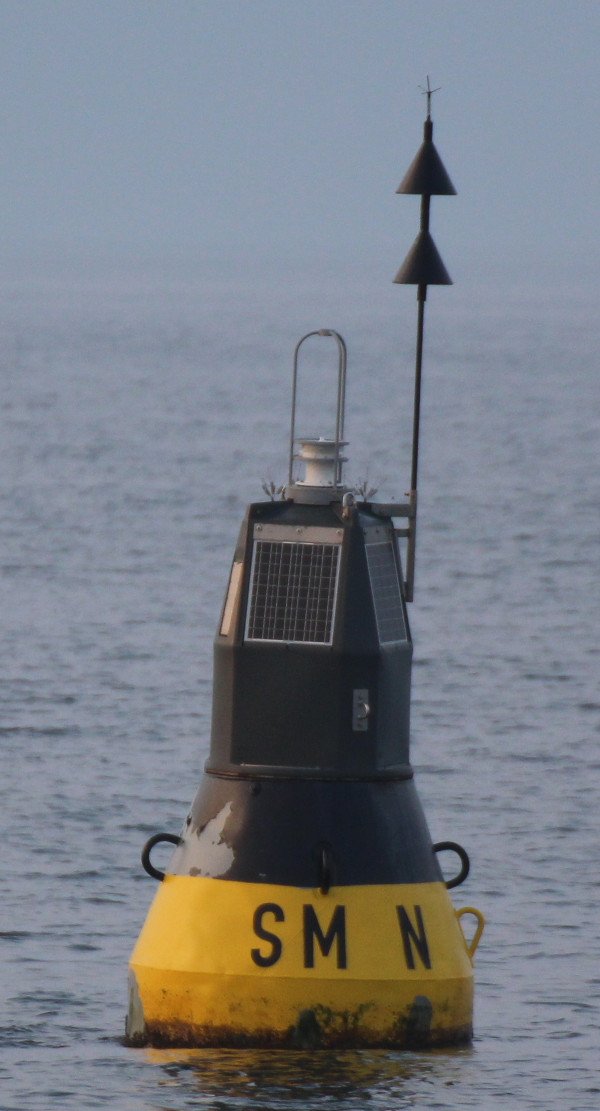

Nordkardinal
Sicheres Wasser liegt nördlich
Farbe: oben Schwarz, unten Gelb
Toppzeichen: 2 Kegel, Spitzen nach oben
VQ
01234 s
120 Blitze pro Minute, ohne Gruppe
oder
Q
01234 s
60 Blitze pro Minute, ohne Gruppe
KI-generiert

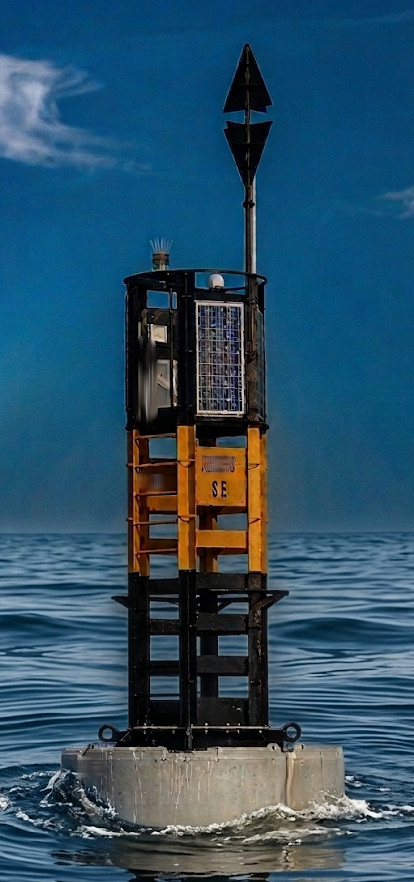

Ostkardinal
Sicheres Wasser liegt östlich
Farbe: Schwarz mit gelbem Band
Toppzeichen: 2 Kegel, Grundflächen zueinander
oder
Q(3) 10s
01234567891011121314 s
Wiederkehr 10 s
KI-generiert

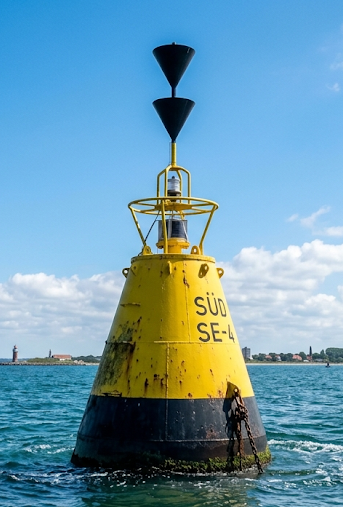

Südkardinal
Sicheres Wasser liegt südlich
Farbe: oben Gelb, unten Schwarz
Toppzeichen: 2 Kegel, Spitzen nach unten
VQ(6)+LFl 10s35
01234567891011121314 s
Wiederkehr 10 s
oder
Q(6)+LFl 15s68
01234567891011121314151617181920 s
Wiederkehr 15 s
KI-generiert

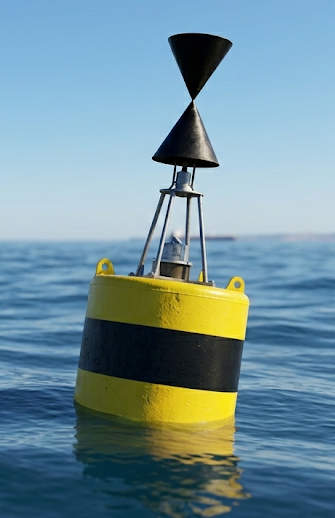

Westkardinal
Sicheres Wasser liegt westlich
Farbe: Gelb mit schwarzem Band
Toppzeichen: 2 Kegel, Spitzen zueinander
VQ(9) 10s
01234567891011121314 s
Wiederkehr 10 s
oder
Q(9) 15s
01234567891011121314151617181920 s
Wiederkehr 15 s
💡 Eselsbrücken: Kardinalzeichen
Toppzeichen: Die Kegelspitzen zeigen auf die schwarzen Teile der Tonne. Nord ↑↑: Schwarz oben. Süd ↓↓: Schwarz unten. Ost ◇: Schwarz oben und unten (Spitzen auseinander, sieht aus wie ein Ei, East). West ⧖: Schwarz in der Mitte (Spitzen zueinander, sieht aus wie ein Weinglas auf der Seite).
Licht wie auf dem Zifferblatt: Ost = 3 Uhr = 3 Blitze, Süd = 6 Uhr = 6 Blitze plus ein langer Blink, West = 9 Uhr = 9 Blitze, Nord = 12 Uhr = ununterbrochen funkelnd. Der lange Blink beim Südzeichen verhindert, dass 6 und 9 Blitze verwechselt werden.
| Kardinal | Farbe (oben→unten) | Toppzeichen | Licht (weiß) | Merkregel |
| ⬆ Nord |
Schwarz, Gelb |
2 Kegel, Spitzen oben ↑↑ |
VQ oder Q (ununterbrochen) |
12 Uhr: ununterbrochen |
| ➡ Ost |
Schwarz, Gelb, Schwarz |
2 Kegel, Spitzen auseinander ◇ |
VQ(3) 5s · Q(3) 10s |
3 Uhr: 3 Blitze |
| ⬇ Süd |
Gelb, Schwarz |
2 Kegel, Spitzen unten ↓↓ |
VQ(6)+LFl 10s · Q(6)+LFl 15s |
6 Uhr: 6 Blitze plus langer Blink |
| ⬅ West |
Gelb, Schwarz, Gelb |
2 Kegel, Spitzen zueinander ⧖ |
VQ(9) 10s · Q(9) 15s |
9 Uhr: 9 Blitze |
dunkel
Feuer an (Farbe = Lichtfarbe)
Beginn der nächsten Wiederkehr
Zahlen über dem Strahl: Beginn und Ende der Lichtscheine in Sekunden
